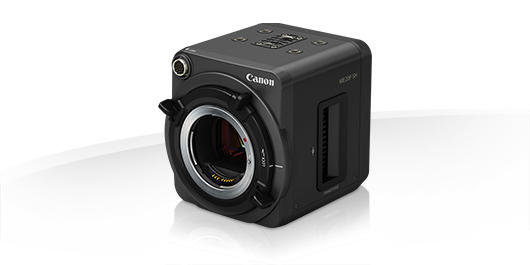

Canon ME20F-SH Tehniskie dati

KAMERA

Sensors

35 mm pilnkadra CMOS sensors

Filtrs

RGB primārās krāsas filtrs (Bayer masīvs)

Efektīvie pikseļi vienam sensoram

aptuveni 2,26 MP (2000 x 1128)

Minimālā apgaisme

0,0005 luksi vai mazāk (palielinājums 75 dB, f/1.2, 29.97P, 50 IRE)

Horizontālā izšķirtspēja

Atkarīga no izmantotā objektīva.

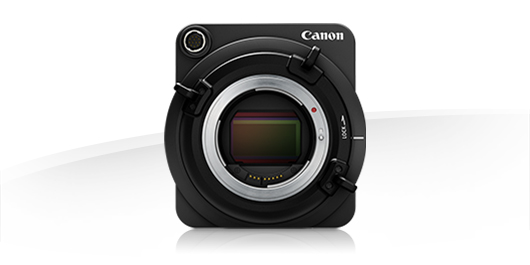

Objektīva stiprinājums

Canon EF stiprinājums ar Cinema Lock

ND filtrs

Ir, 2 filtri (1/8, 3 pakāpes vai 1/64, 6 pakāpes) manuāli izvēlēta elektroniska vadība

Fokusa vadība

Manuāla fokusēšana ar objektīvu vai izmantojot tālvadības pulti RC-V100; One Shot AF ar piešķiramu pogu

Diafragmas vadība

Manuāla; 1/2 palielinājuma solis Push Auto Iris ar piešķiramu pogu. Automātiska (kombinēta funkcija, kurā apvienota diafragmas, pastiprinājuma, aizslēga un ND filtra darbība)

Diafragmas atvēruma diapazons

Atkarībā no izvēlētā objektīva

Filtra diametrs

Atkarībā no izvēlētā objektīva

Attēlu stabilizēšanas sistēma

Atkarībā no izvēlētā objektīva

Digitāls telepārveidotājs

Ir: X2/X4 telepārveidotājs

Tips

DIGIC DV 4

Iztveršanas precizitāte

YCbCr 422 ar 3G/HD-SDI; RGB 444, YCbCr 444, YCbCr 422 ar HDMI

Bitu dziļums

10 biti (8 efektīvie biti)

IERAKSTĪŠANA

Videoatmiņa

Ārēja ierakstīšanas ierīce

Ierakstīšanas faila formāts

Atkarībā no ārējās ierīces

Ierakstīšanas kadru nomaiņas ātrums

3G/HD-SDI izeja: 1920 x 1080: 59,94P/59,94i/50P/50i/29,97P/25P/23,98P


1280 x 720: 59,94P/50P/29,97P/25P/23,98P


HDMI izeja: 1920 x 1080: 59,94P/59,94i/50P/50i/29,97PsF/25PsF


1280 x 720: 59,94P/50P


640 x 480: 59,94P

Ātras/lēnas kustības režīms

Nav

Laika intervāla ierakstīšanas funkcija

Nav

Kadru ierakstīšana

Nav

Pre Record (Pirmsieraksta) funkcija (kešatmiņas ierakstīšana)

Nav

Apvērsta skenēšana

Nav

Pielāgotu attēlu opcijas

Deviņas pielāgotu attēlu opcijas: Canon Log, Wide DR, EOS Standard, CP1–CP6. Lietotāja pielāgoti iestatījumi: Black, Black Gamma, Knee, Sharpness, Noise Reduction, White Balance. Pielāgojama darbībai ar krāsu slāņu atdalīšanas funkciju Chroma Key¹

HD->SD konvertēšana

Nav

SISTĒMA

Automātiskās ekspozīcijas iestatījumi

Ekspozīcijas prioritāte, diafragmas prioritāte, automātiska pastiprinājuma vadība (AGC)¹

Audio ieeja

3,5 mm stereo miniligzda, tiek atbalstīta mikrofona ligzda (plug-in power)

Izeja austiņām

Nav

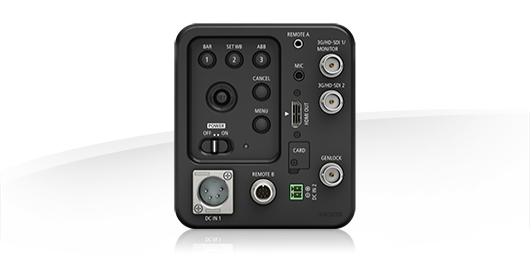

Video monitora izeja

Ir, 3G/HD-SDI (BNC) izeja saderīga ar OSD, HDMI.

HDMI

Ir. Tikai izeja,

USB

Nav

3G-HD/SD-SDI izeja

Jā, X2; 1. izeja saderīga ar OSD, 2. izeja, tikai izeja.

Laika kods

Nav

Genlock

Jā, tikai ieeja, BNC

Komponentā izeja

Nav

AV terminālis

Nav

DC ieeja

Ir. 4 tapu XLR, 2 tapu savienojums. Ieejas spriegums 11–17 V

Objektīva terminālis

Ir, 12 tapu savienotājs¹

Tālvadības pults terminālis

Ir, 2 gab.: A tālvadība: 2,5 mm miniligzda / B tālvadība: cirkulāra ar 8 tapām. Abos gadījumos tiek izmantots Canon unikālais protokols.

Atmiņas kartes savienotājs

Ir, microSD karte (tikai programmaparatūras atjaunināšanai, nav ieraksta iespējas)

Krāsu joslas

Ir, SMPTE, EBU un ARIB atkarībā no sistēmas frekvences

Uzņemšanas indikators

Nav

Taustiņu pielāgošana

Nav

Lietotāja piešķirtas funkcijas

Ir, 4 pogas.


Piešķiramie elementi: One-Shot AF / Push Auto Iris / ABB /AE Shift + / AE Shift - / Bar / Set WB /Tele-converter / Infrared / External Rec / Custom Picture /


Camera Mode A/M. Šie elementi darbojas ar tālvadības pulti RC-V100.

Pielāgota ciparripa

Nav

UZŅEMŠANAS FUNKCIJAS

Ekspozīcijas mērīšana

Fona apgaismojums, standarta, prožektors

Ekspozīcijas kompensācija

Ir: ±2,0, ±1,75, ±1,50, ±1,25, ±1,0, ±0,75, ±0,50, ±0,25 vai ±0

Ekspozīcijas fiksators

Nav

Autom. pastiprinājuma vadības iestatījums

Ir, IZSLĒGTS (75 dB) vai vērtība no 36 līdz 75 dB (ar 3 dB palielinājumu)

ISO jutība

Maksimums vairāk nekā ISO 4 000 000 ekvivalents pie -75 dB

Dinamiskais diapazons

Canon Log/Wide DR režīms: 800% / 12 pakāpes pie +9,0 dB (aptuveni ISO 2300)

Pastiprinājuma iestatījums

0-75 dB ar 3 dB intervālu.

Vadības režīmi

Manuāls ar 1/4 palielinājuma soli, automātisks (kombinēta funkcija, kurā apvienota diafragmas, pastiprinājuma, aizslēga un ND filtra darbība)

Ekspozīcijas laiks

1/3-1/2000 s atkarībā no ierakstīšanas režīma un sistēmas frekvences

Aizslēga leņķis

Nav

Režīms Slow Shutter (SLS)

Nav

Apvērsta skenēšana

Ir

Režīms Clear Scan

Nav

Infrasarkano staru uzņemšanas režīms

Ir: infrasarkanā starojuma noņemšanas filtrs, elektriska vadība.

Iebūvēts IR indikators

Nav

Automātisks

Ir

Sākotnējie iestatījumi

Daylight (dienasgaisma) / Tungsten (kvēlspuldze)

Shockless WB

Ir, ar pielāgojamu funkciju izvēlni

Manuāla iestatīšana

A iestatījums, B iestatījums (noklusējums 5500 K) Kelvinos (2000-15 000 K)

Uzskaites sistēma

Nav

Sākuma vērtības iestatīšana

Nav

Ierakstīšana

Lineāra PCM, 48 kHz, 16 bitu digitāla konvertēšana, 2 kanāli

PIEDERUMI

Ietverts komplektā

2 tapu elektrības savienotājs

Izvēles

Tālvadības pults RC-V100, trijkāja adapteris RB-1, RS-422 8 tapu tālvadības kabeļi RR-10 (10 m) / RR-100 (100 m)


Kompaktais strāvas adapteris AC-E19

Darbības spriegums

DC: 11-17 V ar 4 tapu XLR vai 2 tapu savienotāju

Enerģijas patēriņš

Aptuveni 12 W (tikai korpuss),

DAŽĀDI

Izmēri

10 x 116 x 113 mm (A x P x D) 4,0 x 4,6 x 4,4 collas

Svars (tikai kamera)

aptuveni 1,1 kg (2,4 mārciņas)

Darba temperatūras diapazons

aptuveni no 0°C līdz 40°C, 85% (relatīvais mitrums), aptuveni no -5°C līdz +45°C, 60% (relatīvais mitrums)

Atruna

Visi tehniskie parametri var tikt mainīti bez iepriekšēja brīdinājuma.

Zemsvītras piezīme

¹ Savienotāja aktivizēšanai var būt nepieciešama programmaparatūras atjaunināšana

¹ Lai aktivizētu visas kameras funkcijas, var būt nepieciešami programmaparatūras atjauninājumi. Lai iegūtu plašāku informāciju, apmeklējiet Canon atbalsta pakalpojumu vietni vai sazinieties ar Canon pārstāvi.

¹ Lai aktivizētu visas kameras funkcijas, var būt nepieciešami programmaparatūras atjauninājumi. Lai iegūtu plašāku informāciju, apmeklējiet Canon atbalsta pakalpojumu vietni vai sazinieties ar Canon pārstāvi.
